Hệ thống giám sát điện năng

Xây dựng GIẢI PHÁP QUẢN LÝ NĂNG LƯỢNG dựa trên nền tảng IoT Globiots



Giới thiệu



IoT Globiots là hệ thống giám sát & quản lý toàn diện (phần cứng và phần mềm) các hệ thống năng lượng trong nhà máy sản xuất và tòa nhà hiện đại, bao gồm nhưng không giới hạn các hệ thống năng lượng điện, nước, hơi nước, khí nén, khí công nghiệp, khí nhiệt lạnh, nhiên liệu

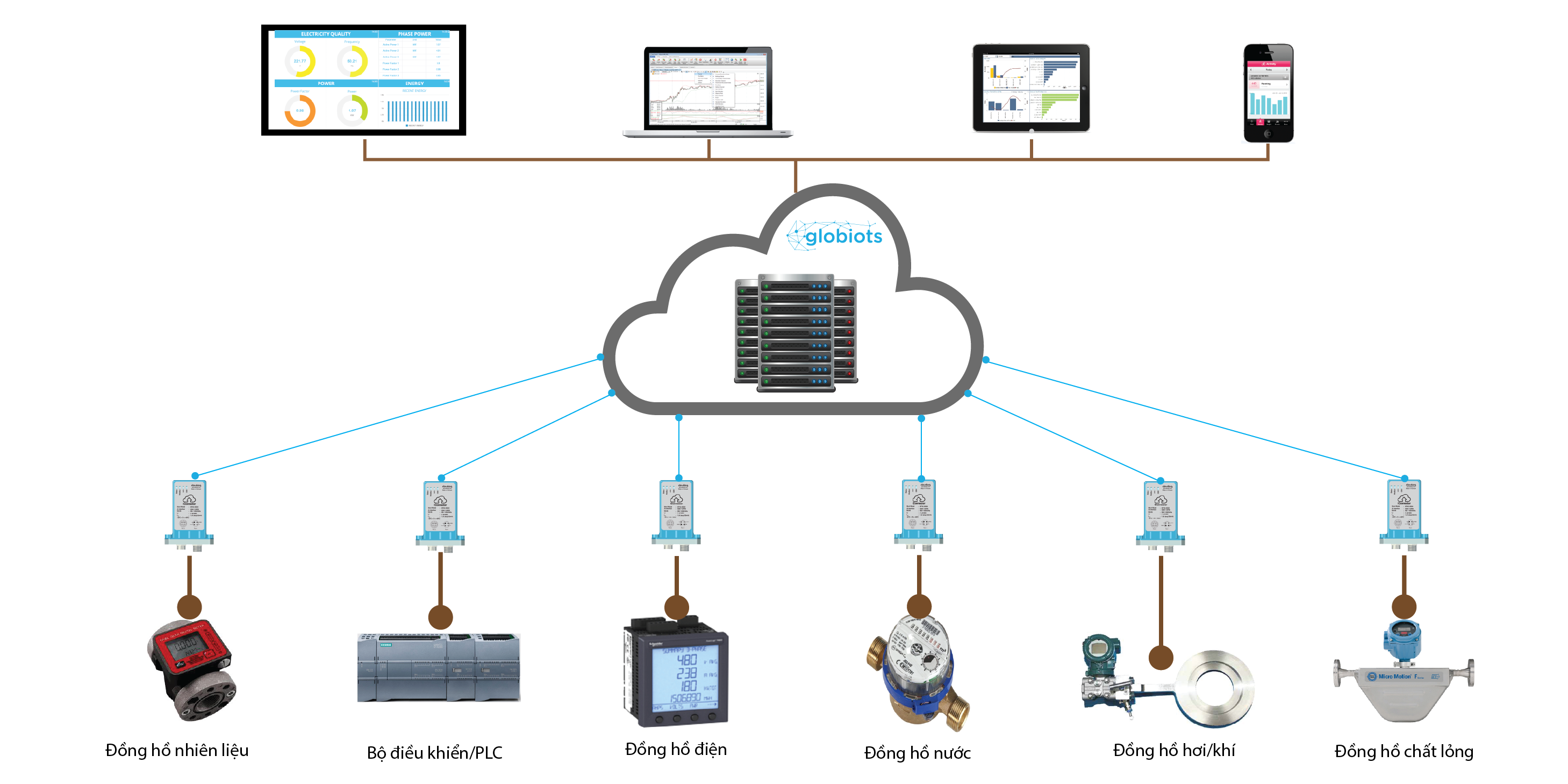

Mô hình hệ thống quản lý năng lượng IoT Globiots



Tính năng giải pháp

    Thu thập tự động giá trị các thông số năng lượng: tổng năng lượng tiêu thụ tích lũy (số điện, tấn hơi, m3 nước…), năng lượng tiêu thụ tức thời (công suất điện, lưu lượng nước, lưu lượng hơi…) và chất lượng năng lượng (điện  áp điện, áp suất nước, áp suất hơi…) từ các đồng hồ đo năng lượng
    Hiển thị trạng thái hiện tại, biểu đồ lịch sử thay đổi theo thời gian và báo cáo tiêu thụ theo thời gian
    Gửi ngay các cảnh báo, sự kiện bất thường qua web trên PC, qua ứng dụng trên điện thoại thông minh và máy tính bảng
    Gửi email các báo cáo năng lượng theo lịch định sẵn đến người dùng đã đăng ký
    Quản lý người dùng, nhóm người dùng và tài khoản.



Đặc điểm nổi bật



  Truy cập mọi nơi bằng PC, máy tính bảng và điện thoại thông minh     Quản lý hợp nhất tất cả các dạng năng lượng trên một hệ thống

  Nâng cấp và mở rộng dễ dàng     Lắp đặt và triển khai nhanh chóng

  Tối ưu về chi phí, phù hợp nhu cầu quản lý năng lượng từ nhỏ đến lớn     Thiết kế các tính năng và báo cáo năng lượng theo nhu  cầu khách hàng



Lợi ích





  Giám sát liên tục năng lượng   Tính chính xác giá thành sản phẩm
    .     .
  Giúp tiết kiệm năng lượng   Kiểm soát tình trạng hoạt độngmáy móc
    .     .
  Giảm thời gian downtime   Giám sát chất lượng năng lượng
    .     .
  Giúp đạt được chứng nhận ISO50001   Tăng thương hiệu của doanh nghiệp



Các bước triển khai



Triển khai nhanh chóng qua 2 bước:



Bước 1: Kết nối đồng hồ năng lượng với iConnector và server

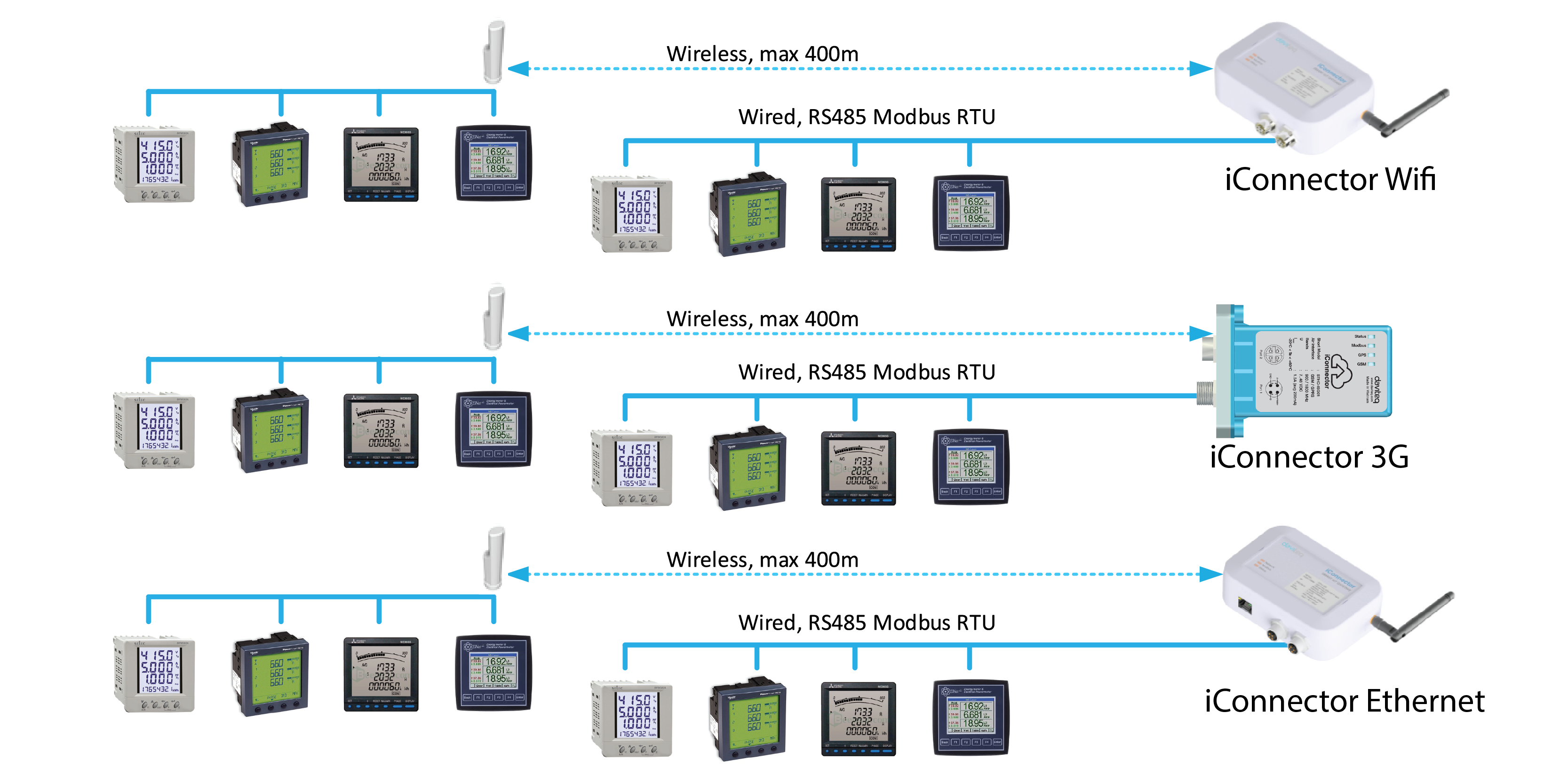

Sơ đồ kết nối các đồng hồ năng lượng  với iConnector



Đồng hồ năng lượng kết nối  với nhau và kết nối với iConnector qua cổng RS485/Modbus RTU theo dạng bắc cầu sử dụng cáp truyền thông xoắn chống nhiễu hoặc mạng kết nối không dây hoặc hỗn hợp 2 loại này. Mỗi iConnector có thể kết nối tối đa 31 đồng hồ năng lượng và giám sát tổi đa 64 thông số. Các đồng hồ năng lượng cần có cổng kết nối RS485  hỗ trợ chuẩn giao tiếp Modbus RTU. Nếu các đồng hồ, cảm biến, thiết bị đo năng lương có tín hiệu ra khác thì cần bộ chuyển đổi tín hiệu sang RS485 Modbus RTU.   iConnector chỗ trợ kết nối nhiều đồng hồ đo điện năng và đồng hồ, cảm biến và thiết đo năng lượng  khác như hình dưới đây:

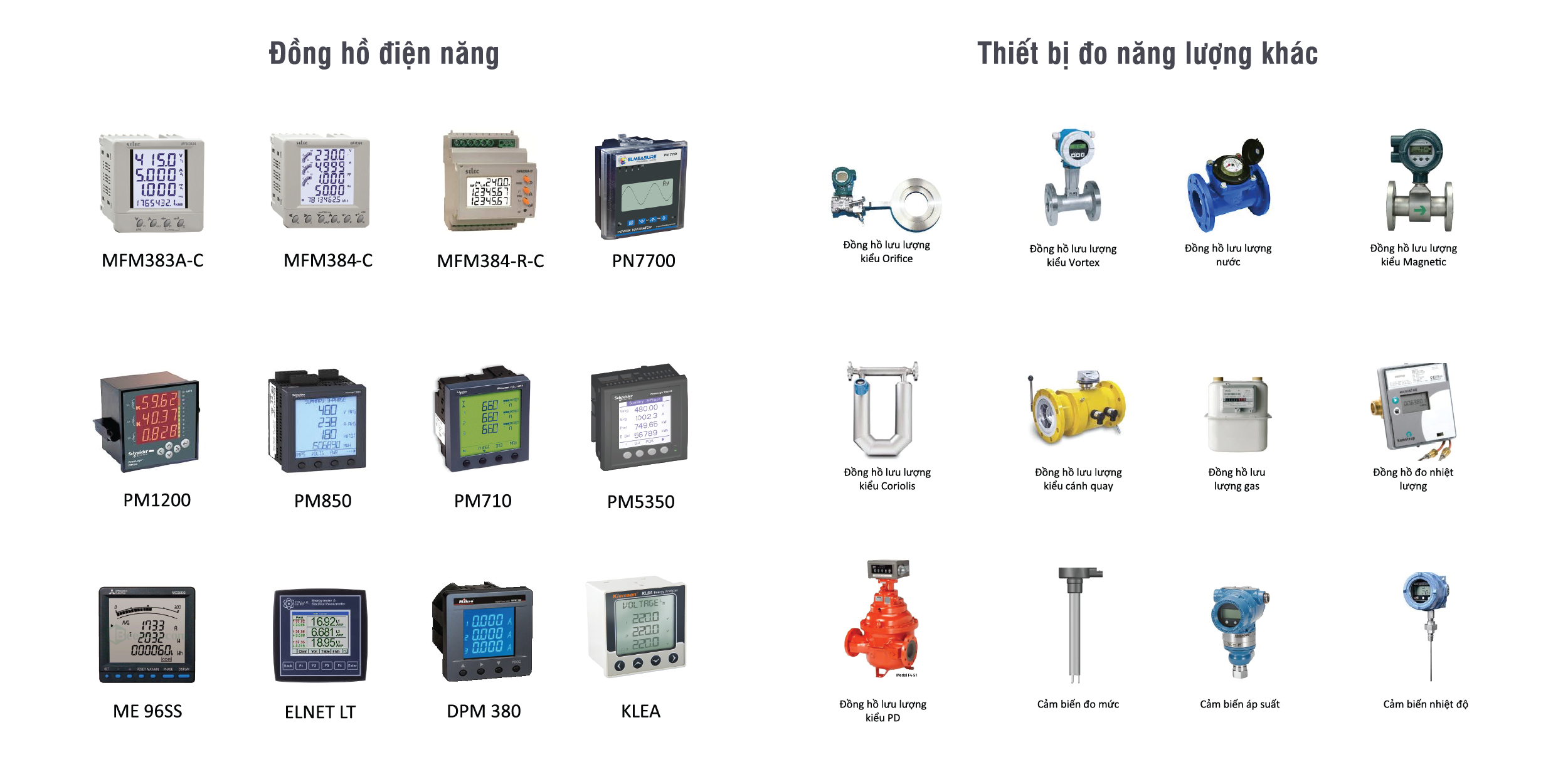

Danh sách tham khảo một số đồng hồ năng lượng kết nối với iConnector



Thiết lập phần cứng kết nối iConnector lên server riêng hoặc server cloud: lắp SIM cho iConnector 3G hoặc cắm cáp mạng LAN cho iConnector Ethernet hoặc thiết lập mạng wifi cho iConnector wifi

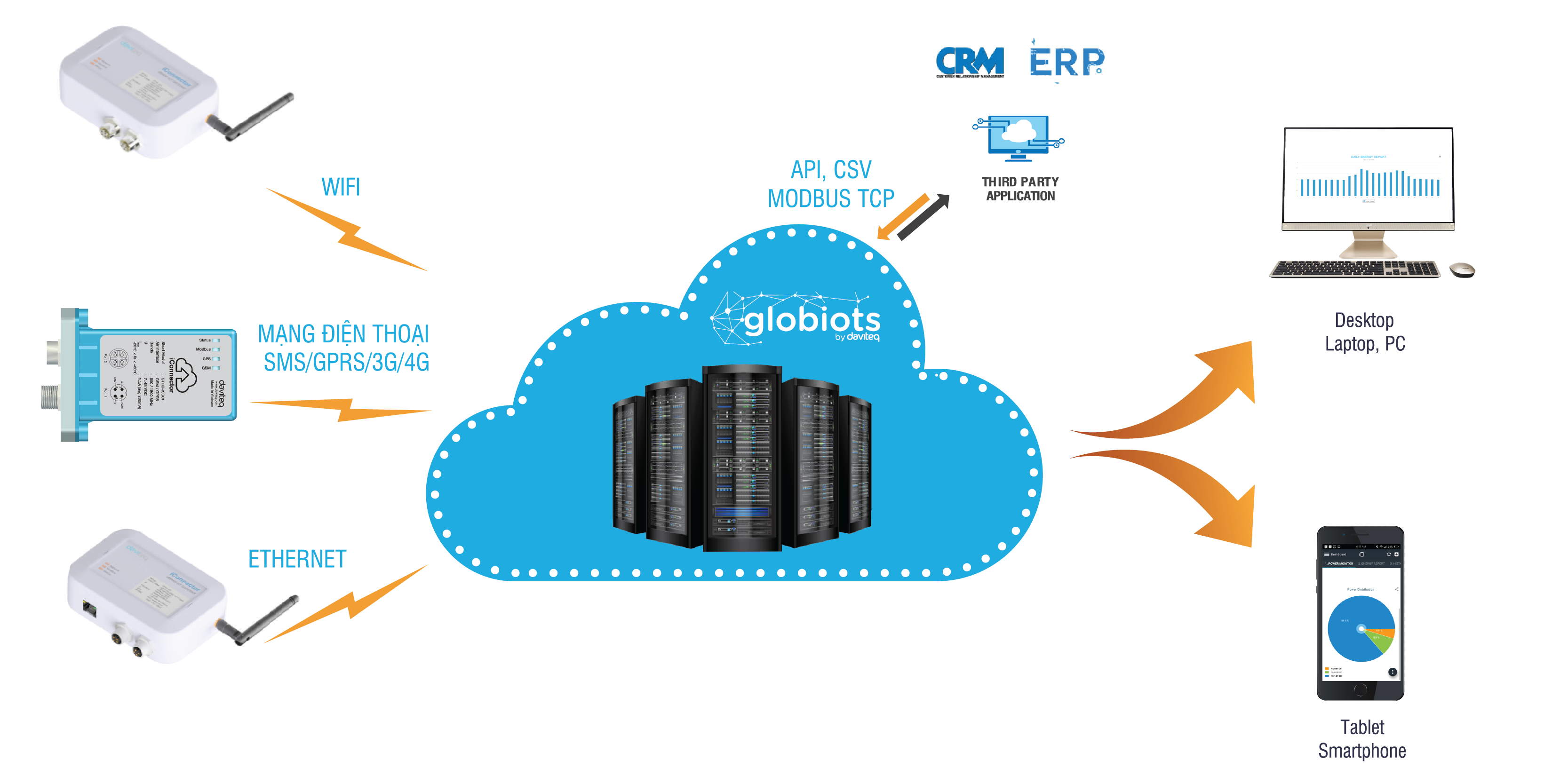

Sơ đồ kết nối iConnector lên server cài phần mềm IoT Globiots và kết nối IoT Globiots với các thiết bị hiển thị



Bước 2: Cấu hình hệ thống, thiết bị, thông số từ xa qua web



Cấp nguồn cho toàn bộ thiết bị hệ thống sau đó đăng nhập trình duyệt web (Google Chrome, Firefox…) với ULR, user và password   được cấp để cấu hình iConnector, thông số, cảnh báo, sự kiện, giao diện dashboard, giao diện báo cáo, email tự động, SMS tự động, người dùng và nhóm người dùng rồi đồng bộ các cấu hình xuống iConnector từ xa. Sau khi cấu hình xong, khách hàng có thể truy cập sử dụng phần mềm để quản lý năng lượng

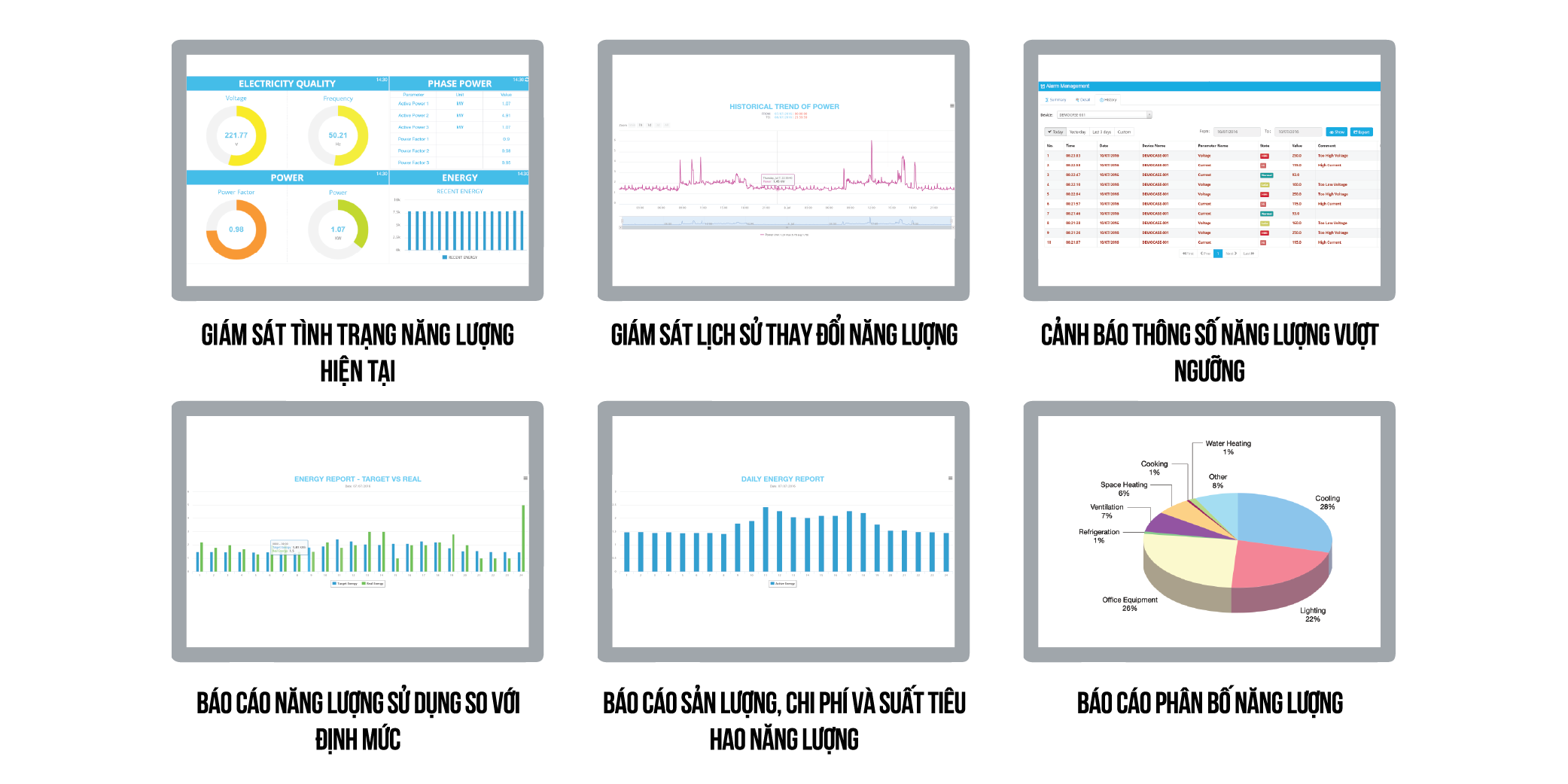

Báo cáo năng lượng



Báo cáo trên PC hoặc máy tính bảng

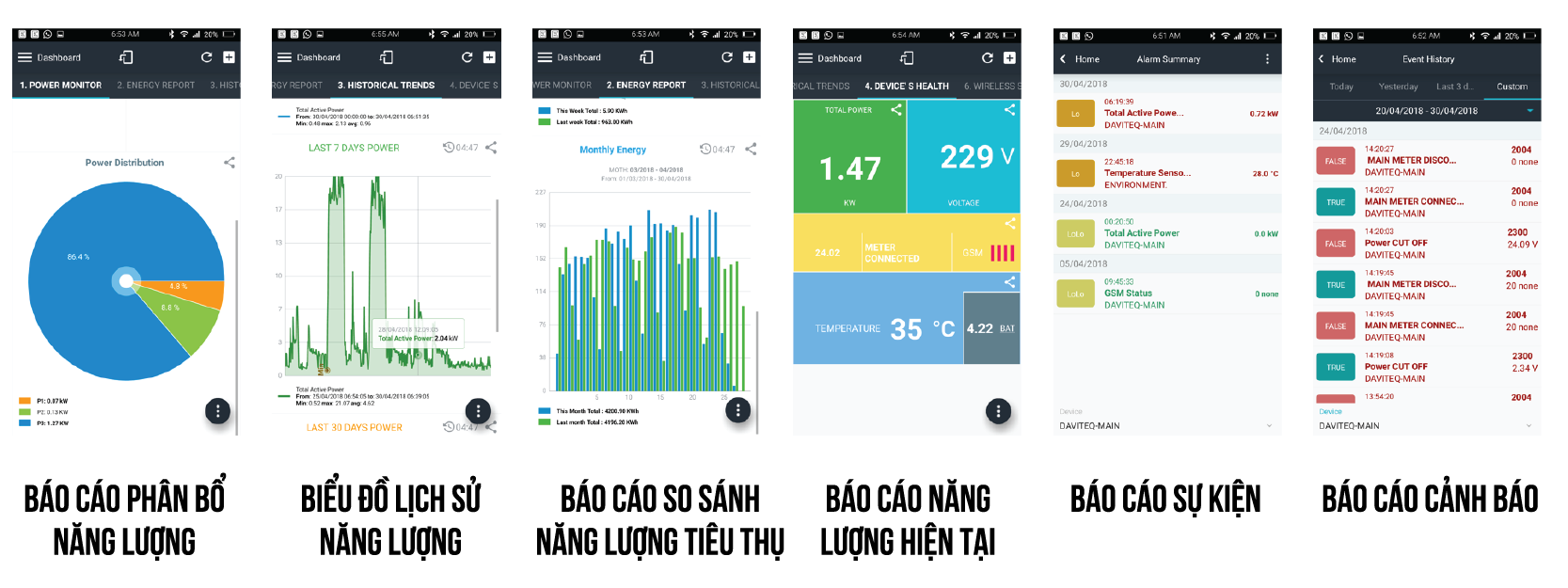

Báo cáo trên máy tính bảng và điện thoại thông minh



Lưu ý: Nếu khách hàng cần các tính năng và báo cáo năng lượng theo yêu cầu riêng, VTL TECH sẽ thiết kế theo nhu cầu



Các gói giải pháp







Cloud





Private Cloud





Enterprise

Sản phẩm

Đồng hồ năng lượng   Bán (nếu chưa sẵn có)   Bán (nếu chưa sẵn có)   Bán (nếu chưa sẵn có)
 iConnector    Bán    Bán    Bán
 Server + phần mềm   Cho thuê hàng năm   Cho thuê hàng năm    Bán

Khách hàng

 Number of iConnector   Kết nối một vài iConnector   Kết nối một vài iConnector   Kết nối một chục iConnector trở lên
Qui mô công ty   Công ty quy mô vừa và nhỏ, không có bộ phận IT để vận hành và bảo trì hệ thống server, phần mềm   Công ty quy mô vừa và nhỏ, không có bộ phận IT để vận hành và bảo trì hệ thống server, phần mềm Muốn hệ thống server riêng, phần mềm có logo riêng, theme riêng   Tập đoàn lớn có bộ phần IT để vận hành và bảo trì hệ thống server, phần mềm Quy định an ninh thông tin không ra ngoài Internet
